一、前言

本系列是我围绕《西门子S7-1200PLC 控制步进电机 MD-4240-PN》为主题，按照时间顺序从拿到这一款步进电机到使用的这一个过程的记录，系列预计作六篇文章，分别为：电机开箱、硬件搭建、软件组态、抓包分析、报文分析、触摸屏项目搭建。

本文作为本系列《西门子S7-1200PLC 控制步进电机 MD-4240-PN》第五篇文章——报文分析，重点在于介绍 MD-4240-PN 的报文含义，为后续触摸屏控制做前置准备。

以下是手册中的电机 profinet IO 厂家报文的定义。

在“注意”中提到的外部源文件，也就是这个系列第一篇章中提到的 scl文件。

深圳市百川智源科技有限公司

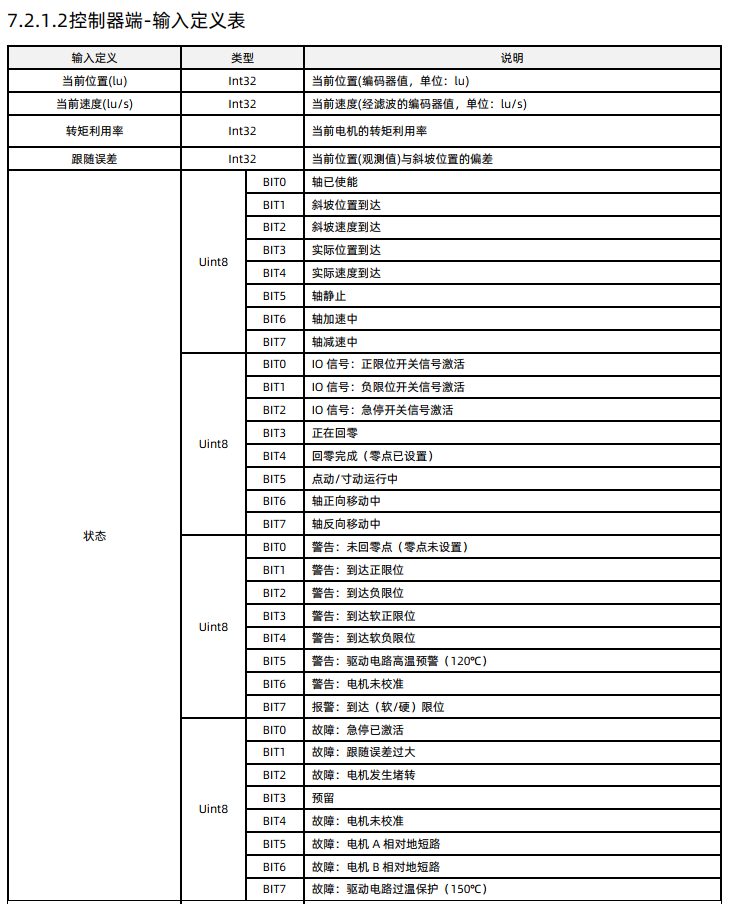

其中只有状态这个寄存器是需要按位来读取的，每个位的含义如下图。

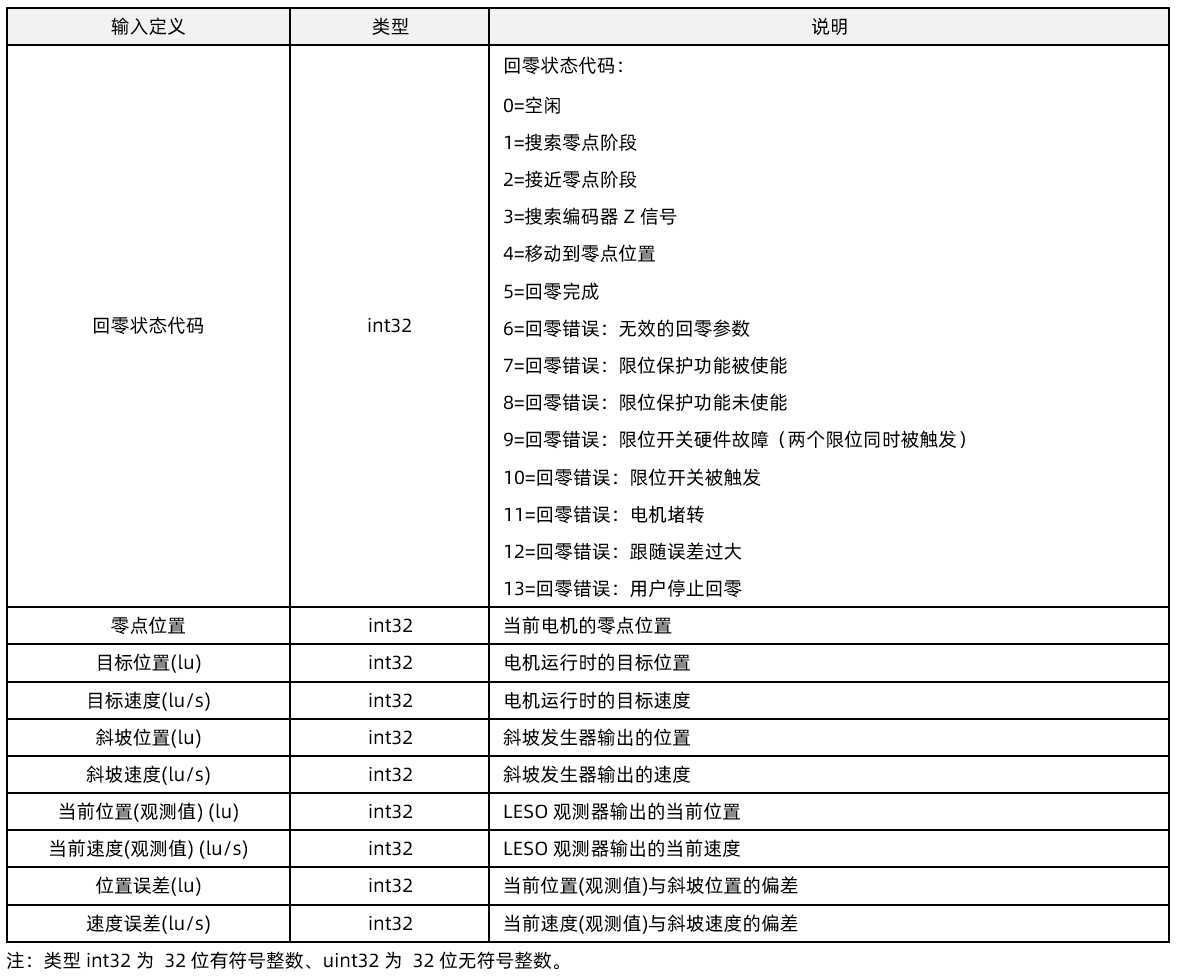

其它的寄存器则是按照DINT类型直接读取。

西门子S7-1200 PLC控制步进电机 MD-4240-PN (5) 报文分析

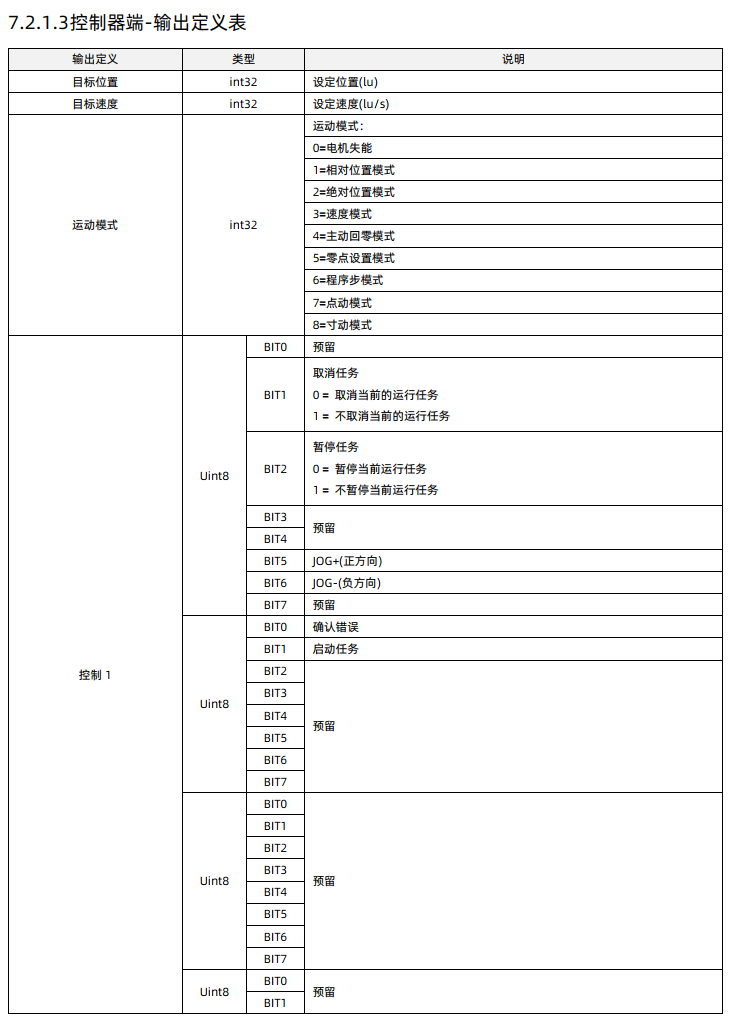

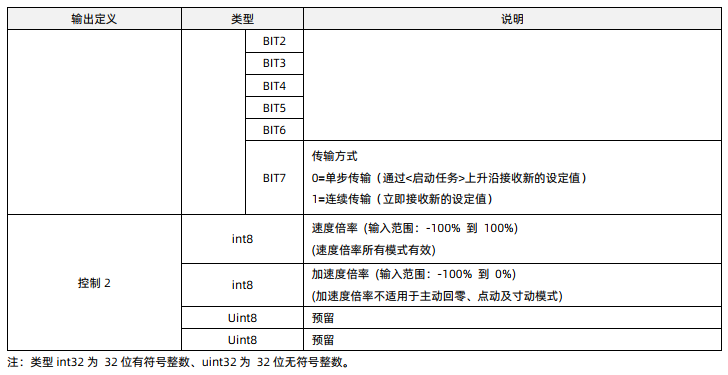

输出寄存器的控制这个寄存器是需要按位来控制的，每个位的含义如下图。

其它的寄存器则是按照DINT类型直接写入。

西门子S7-1200 PLC控制步进电机 MD-4240-PN (5) 报文分析

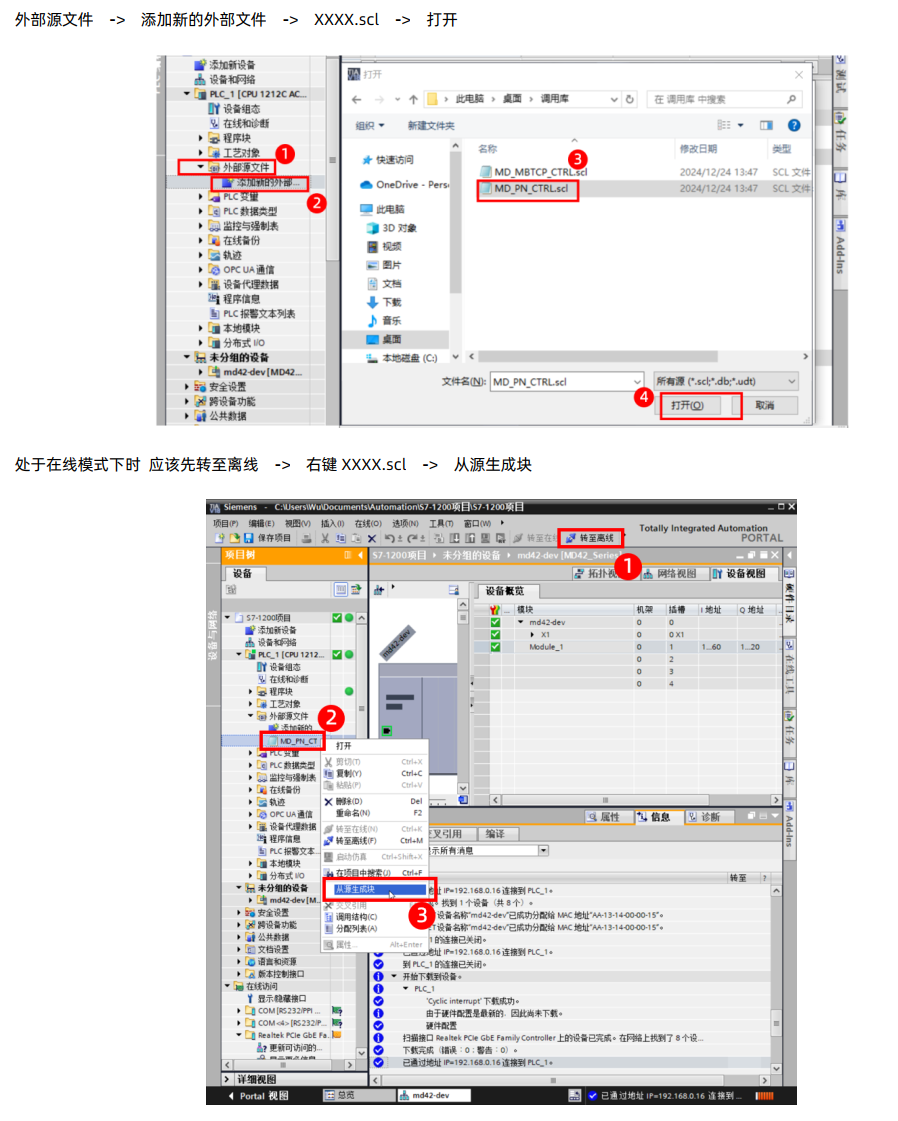

scl源文件是由厂家提供的，它能够生成一个程序块，用于将电机的报文解析，便于操作。

深圳市百川智源科技有限公司

在背景数据块中可以对电机的状态监控或者控制。

文档手册中还有每个模式的设置步骤，篇幅太长这里就只放相对模式、绝对模式与速度模式了。

本章主要是对这款电机手册的报文部分进行分析与阅读，导入了厂家提供的scl文件，清楚报文的含义。在了解这些内容后，下一篇我会基于报文，搭建一个触摸屏的程序，将状态与控制集成在上面，实现对电机控制。
